Úvod

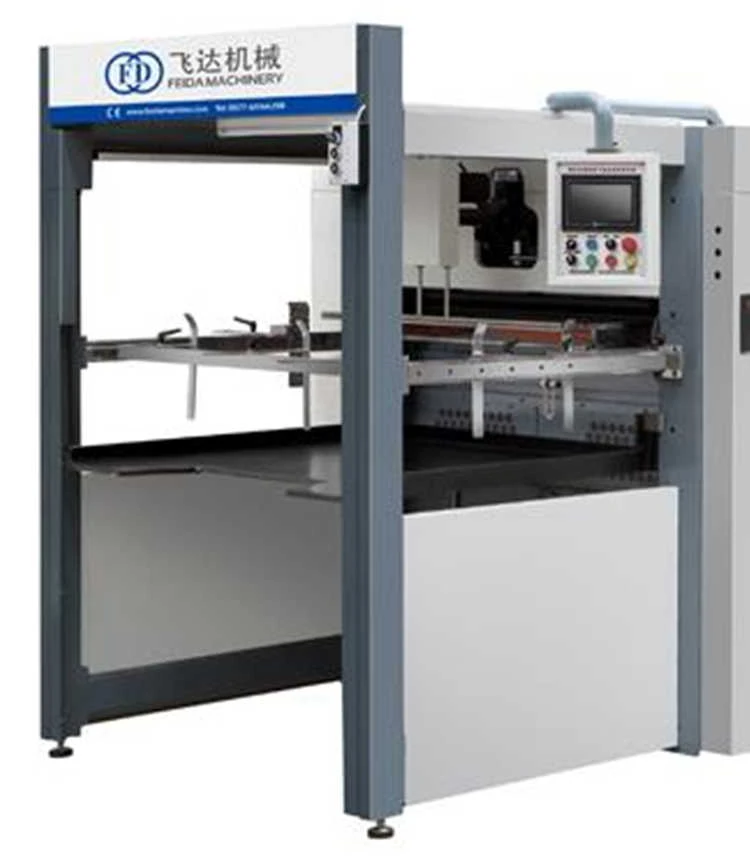

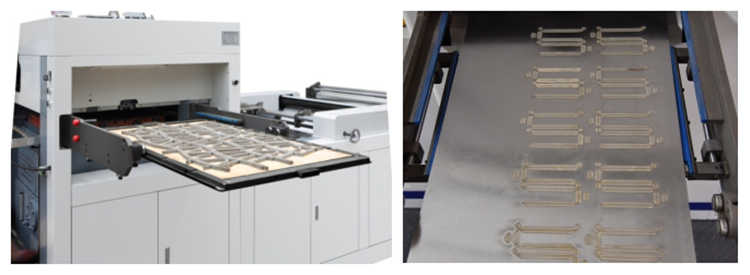

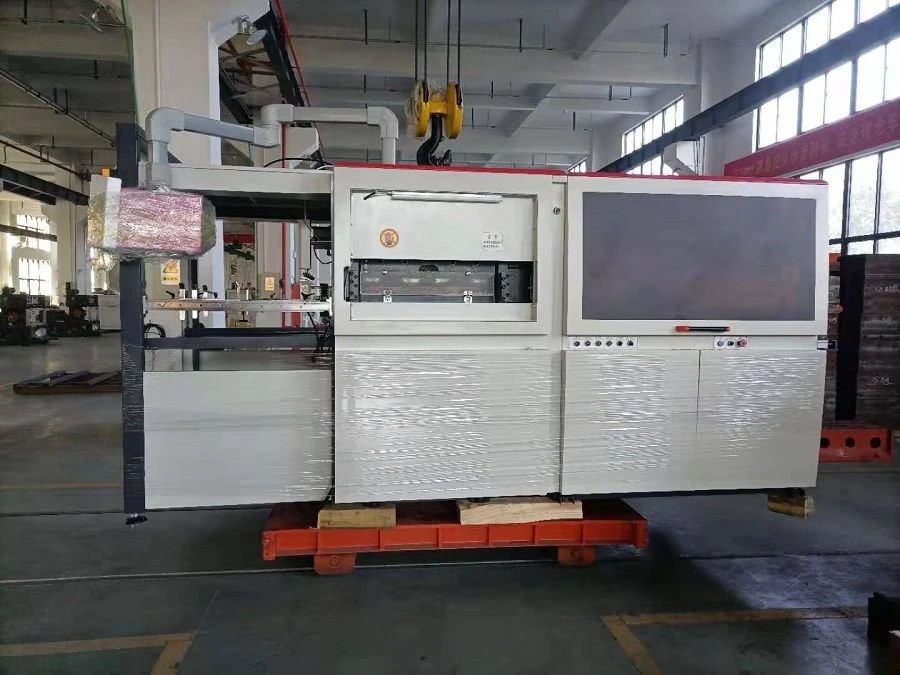

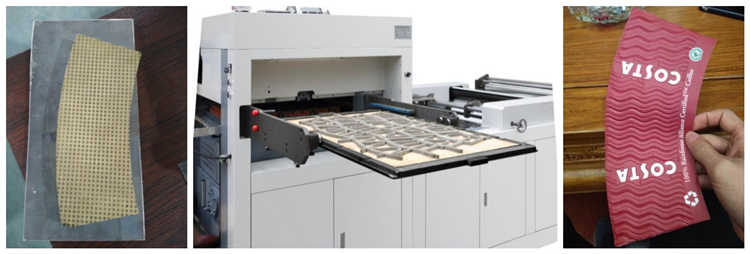

Stroj na řezání odsazených linek lze použít k výrobě obalů produktů, jako jsou kartony, krabice na svačiny a krabice na mléko, protože dokáže řezat všechny druhy papírových výrobků a také vytvářet odsazené linie papíru. Přijímá systém nuceného mazání, který zajišťuje pravidelnou dodávku oleje hlavního pohonu, čímž se snižuje tření a prodlužuje se životnost stroje. Současně může produkt automaticky sloupnout odpadní papír, což výrazně zlepšuje efektivitu výroby. Hotový produkt se automaticky spustí působením pevného indukčního spínače, takže není nutné ručně odebírat papír během celého procesu vysekávání. Tento produkt je preferovanou volbou pro dodavatele, kteří chtějí zvýšit výrobu a snížit náklady.
Funkce
1. Stroj na řezání odsazených linií může dosáhnout přesného řezání při běhu vysokou rychlostí a současně nebude produkovat velký hluk. Je velmi šetrný k provoznímu prostředí.
2. Naše výrobky jsou vybaveny filtry, takže kvalitu mazacího oleje lze kontrolovat.
3. Bezpečnostní systém může vydat alarm a zastavit provoz stroje, když je surovina vyčerpána, a může také vypnout stroj, když je stroj přetížen, aby se zvýšila bezpečnost.
4. Operátor může přesně ovládat polohu vysekávání a velikost produktu pomocí fotoelektrického systému a počítačového řídicího systému.
Technické specifikace
Modelka | FD-1200X640 |
Maximální plocha řezu | 1170 mm x 600 mm |
Přesnost řezání | ±0.15 mm |
Gramáž papíru | 120-600g/㎡ |
Produkční kapacita | 160-200krát/min |
Požadavek na tlak vzduchu | 0.5 Mpa |
Spotřeba tlaku vzduchu | 0,25 m³/min |
Maximální řezný tlak | 300T |
Hmotnost | 11T |
Maximální průměr válce | 1600 mm |

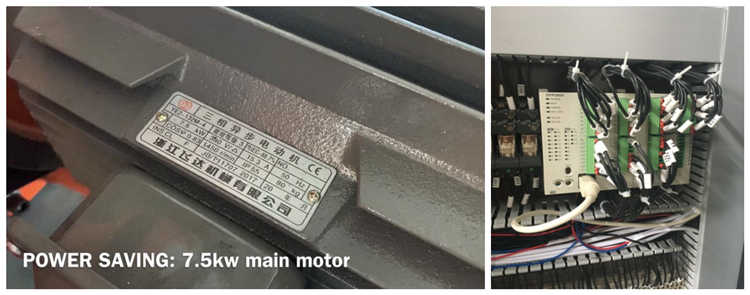

Celkový výkon | 12 kW |
Dimenze | 6500x2800x2000 |
poznámky:
1. Cenový termín: FOB ningbo / přístav Šanghaj, Čína
2) Platební lhůta: TT (30 procent vklad, zůstatek 70 procent před dodáním).
3) Dodací lhůta: 90 pracovních dnů po obdržení zálohy
4) Poprodejní servis:
1. Záruka na náhradní díly po dobu jednoho roku od data instalace.
2. Pošlete technika na instalaci a školení. Kupující nese náklady (kulaté jízdenky, ubytování a příspěvek 100 USD na den).
5) Certifikát: CE, ISO

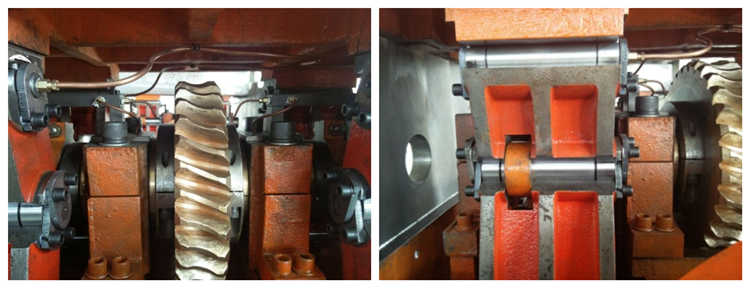

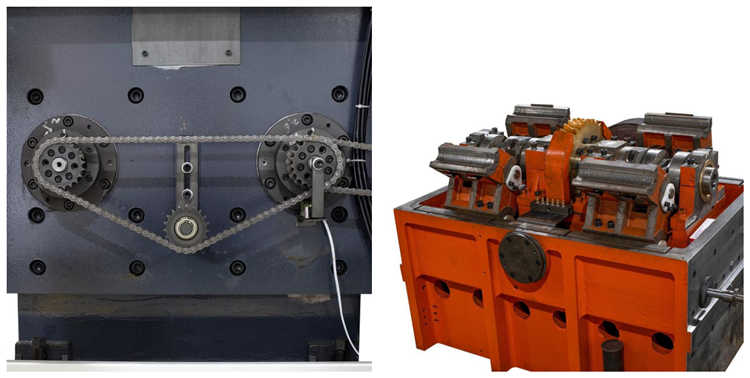

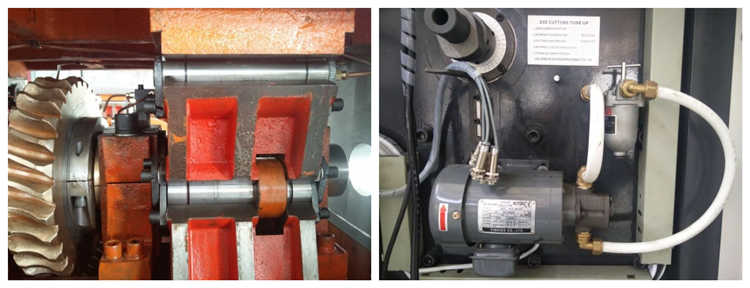

Mazací prostředek

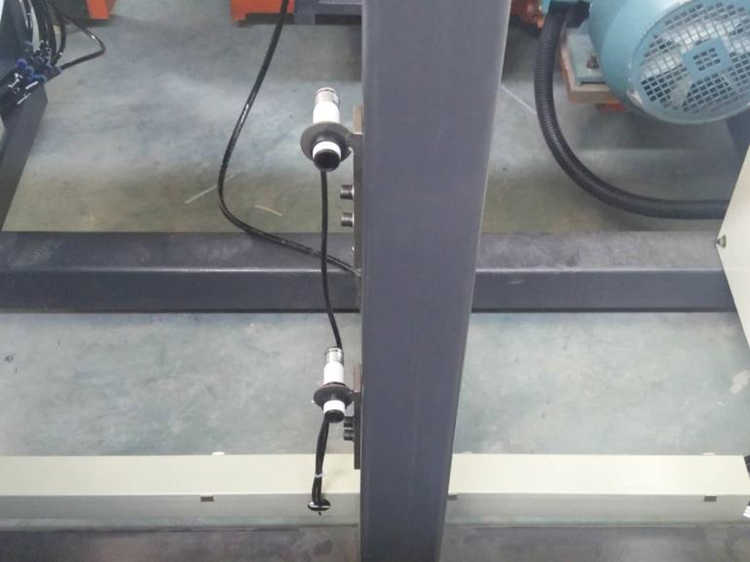

Alarm blokování papíru: Systém alarmu zastaví stroj, když se zablokuje podávání papíru.

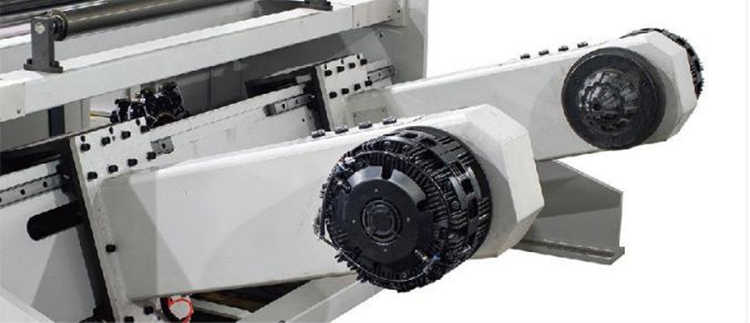

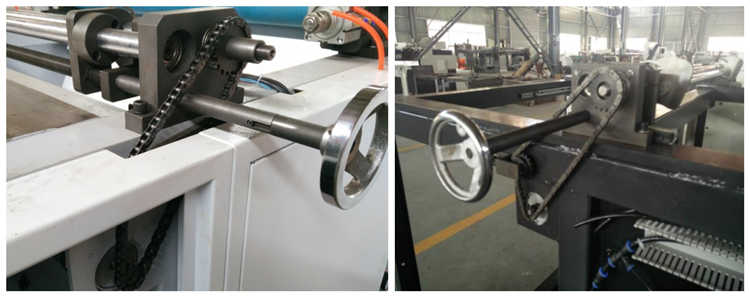

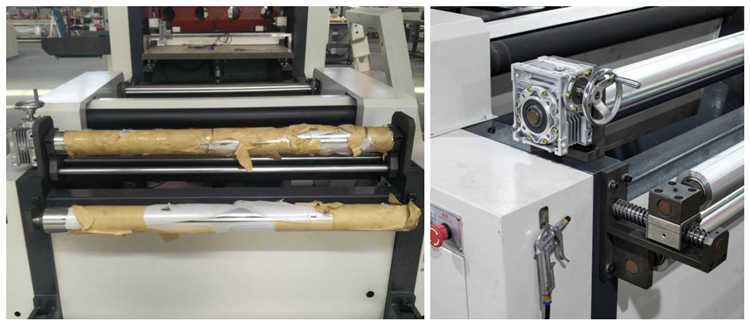

Napájecí jednotka: Napájecí jednotka: Přijímá pneumatické a hydraulické bezhřídelové, může podporovat 3'', 6'', 12''. Maximální průměr role papíru 1,6 m.

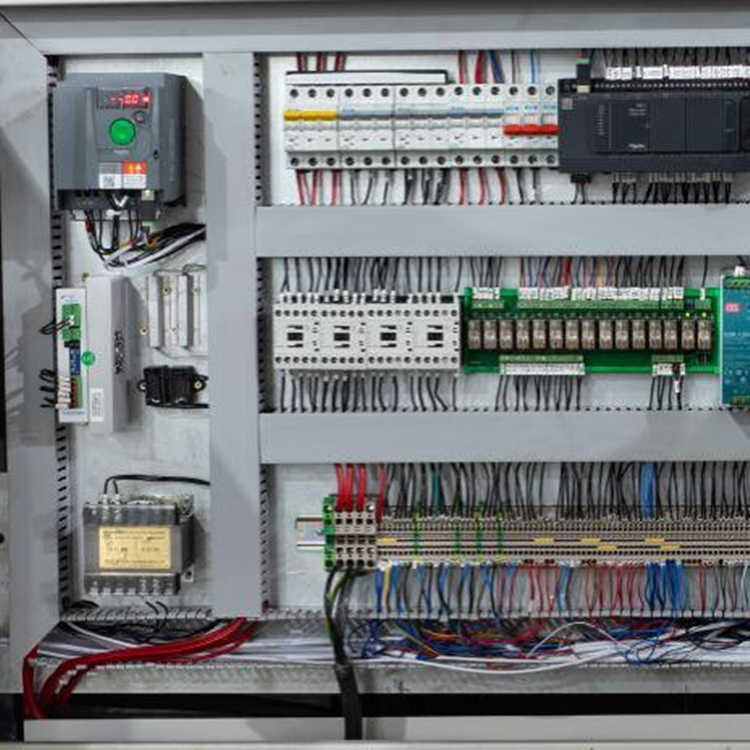

Elektrická konfigurace
| Krokový motor | Schneider |
Motor pro nastavení tlaku | Tchaj-wan |
Servo ovladač | Schneider |
Barevný senzor | Nemocný |
PLC | Schneider |
Frekvenční měnič | Schneider |
Všechny ostatní elektrické části | Schneider |
Fotoelektrický spínač | Leuze |
Hlavní vzduchový válec | AirTAC |
Solenoidový ventil a další díly | AirTAC |
Pneumatická spojka | Čína |
Hlavní ložiska | Německo |
Bezpečnostní provozní postupy
1. Uspořádání dílenského vybavení pomocí řezacího stroje vroubkovaných čar by mělo být přiměřené, vozovka by měla být rovná a průchod by měl být odblokován.
2. Směr instalace by měl vést k bezpečnému provozu s operátorem čelem ke zdi a minimální čistá vzdálenost od okolních budov a zařízení by neměla být menší než 0,8m.
3. Umístění stroje by mělo splňovat místní podmínky pro vertikální zdvihání a údržbu.
4. Kovový plášť motoru a elektrické ovládací skříně stroje musí mít dobrou nulovou nebo uzemňovací ochranu.
5. Obnažené vodiče musí být chráněny ochrannou manžetou a vodiče s různým napětím by měly používat vlastní manžety.
6. Uživatelská jednotka vytvoří bezpečnostní technickou dokumentaci pro stroj a zaznamená bezpečnostní situaci výroby.
7. Operátoři by měli provádět bezpečnostní školení a odborná technická školení.
8. Je přísně zakázáno obsluhovat pracovníky v po sobě jdoucích směnách a pokud je nutné přidat body na jednom stroji, neměly by být méně než 2 osoby.
9. Obsluha musí nosit kombinézu s úzkými rukávy a používat speciální gumové návleky na prsty.
10. Provozní výška by měla být taková, aby se obsluha při stání a práci neohýbala po špičkách ani se neohýbala.
11. Tento stroj by měl být vybaven ochranou proti ručnímu typu nebo ochranným zařízením lisovací tyče na přítlačném rámu.
12. Mechanická a elektrická ochrana a spojková zařízení podléhají zvláštním kontrolám nejméně jednou za dva pracovní dny. Existují tři typy kontrol: vzhled, interiér a provoz.
13. Ochranný kryt dočasně otevřený z důvodu kontroly musí být obnoven a utažen včas před uvedením do provozu po ukončení každé kontrolní práce.
14. Ochranné zařízení před uvedením do provozu převezme oddělení správy zařízení a oddělení bezpečnostní techniky v souladu s touto normou. Po absolvování přejímky lze provést zkoušku.
15. Před uvedením do provozu musí obsluha zkontrolovat zařízení a bezpečnostní zařízení bez zatížení. Výroba může být provedena až poté, co je výkon každého dílu normální.
16. Pokud se během provozu vyskytnou abnormální podmínky v ochranných zařízeních a dalších hlavních součástech, které ohrožují osobní bezpečnost, měli by se zastavit a oznámit to vedoucímu. Nikdo nesmí vyrábět, dokud nebude závada odstraněna.
17. Je přísně zakázáno chytat a chytat během provozu. Není dovoleno doplňovat nebo odebírat papír z obou stran zařízení.
18. Pracovníci, kteří opravují, udržují a kontrolují řezací stroje vroubkované linie, by měli být obeznámeni se zařízením a touto normou a měli by splňovat požadavky této normy.
